聚脲施工，作為一項(xiàng)專(zhuān)業(yè)性強(qiáng)、技術(shù)門(mén)檻高的現(xiàn)場(chǎng)成型涂裝工藝，其最終防護(hù)效果不僅取決于聚脲材料本身的優(yōu)異性能，更嚴(yán)格依賴于科學(xué)、規(guī)范的施工流程與精細(xì)化的過(guò)程控制。一個(gè)完整的聚脲噴涂工程，是一個(gè)集基材處理、設(shè)備調(diào)試、規(guī)范噴涂、質(zhì)量檢測(cè)于一體的系統(tǒng)工程，任何環(huán)節(jié)的疏忽都可能導(dǎo)致防護(hù)層失效。本文將系統(tǒng)闡述聚脲施工的標(biāo)準(zhǔn)工藝流程及其核心控制要點(diǎn)。

一、 施工前準(zhǔn)備：基材處理是成功的基石

聚脲涂層與基材的附著強(qiáng)度是整個(gè)防護(hù)體系的生命線。因此，施工前的基材處理是重中之重，必須達(dá)到標(biāo)準(zhǔn)要求。對(duì)于混凝土基材，表面必須堅(jiān)固、干燥、平整。關(guān)鍵步驟包括：徹底清除表面浮漿、油污、脫模劑等污染物；采用噴砂、銑刨或打磨等方式打開(kāi)混凝土毛孔，提供足夠的粗糙度（通常要求達(dá)到CSP 3-CSP 5或SP 3）；修補(bǔ)大的孔洞、裂縫，并用聚合物修補(bǔ)砂漿找平；最后使用大功率工業(yè)吸塵器清除所有灰塵。處理后的混凝土表面應(yīng)達(dá)到“堅(jiān)實(shí)、潔凈、粗糙、干燥”的狀態(tài)。對(duì)于鋼材基材，則必須進(jìn)行噴砂除銹，達(dá)到Sa 2.5級(jí)標(biāo)準(zhǔn)，表面粗糙度達(dá)到40-70微米，并在規(guī)定時(shí)間內(nèi)（通常4-8小時(shí)，取決于環(huán)境）涂裝配套的防銹底漆，以防二次生銹。

二、 設(shè)備與材料準(zhǔn)備：精準(zhǔn)是效率的前提

聚脲噴涂采用專(zhuān)用的高溫高壓撞擊混合設(shè)備。施工前，必須對(duì)設(shè)備進(jìn)行徹底檢查和調(diào)試，確保A（樹(shù)脂）、B（異氰酸酯）兩組分的輸送比例精確（通常為1:1體積比）、加熱溫度穩(wěn)定（一般設(shè)定在65℃-75℃）、噴槍霧化效果良好。材料需提前在施工環(huán)境中恒溫儲(chǔ)存至少24小時(shí)，以確保其流動(dòng)性一致。正式噴涂前，必須進(jìn)行“試噴”或制作“樣片”，檢查混合是否均勻、固化是否正常、涂層表觀及力學(xué)性能是否達(dá)標(biāo)。這個(gè)過(guò)程是驗(yàn)證設(shè)備狀態(tài)、材料匹配性和環(huán)境適應(yīng)性的關(guān)鍵，不可或缺。

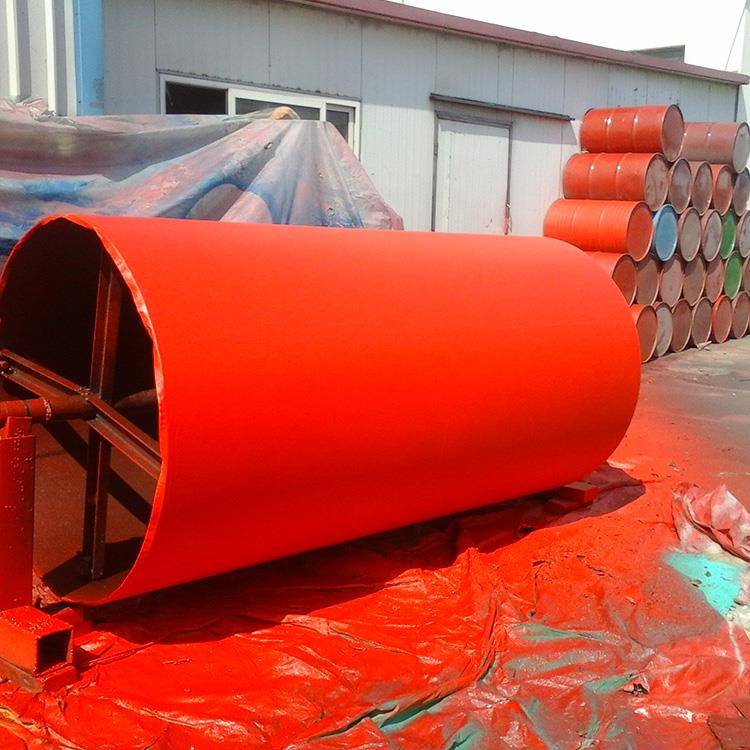

三、 噴涂施工過(guò)程：技藝與紀(jì)律的結(jié)合

正式噴涂是聚脲施工的核心環(huán)節(jié)，需由經(jīng)驗(yàn)豐富的專(zhuān)業(yè)噴手操作。核心要點(diǎn)包括：1. 參數(shù)控制：嚴(yán)格保持設(shè)備壓力、溫度等參數(shù)穩(wěn)定，確保材料在噴槍內(nèi)瞬間均勻混合。2. 噴涂手法：噴槍需垂直于基材表面，保持恒定距離（通常30-50厘米）和穩(wěn)定的移動(dòng)速度，采用“十字交叉法”進(jìn)行噴涂，即第一遍沿一個(gè)方向，第二遍沿垂直方向，以確保涂層厚度均勻、無(wú)漏涂。3. 厚度管理：聚脲涂層通常要求一次噴涂達(dá)到設(shè)計(jì)厚度（如1.5mm、2.0mm），嚴(yán)禁多次薄涂。需使用濕膜測(cè)厚儀在噴涂過(guò)程中實(shí)時(shí)監(jiān)測(cè)，確保達(dá)標(biāo)。4. 搭接處理：兩次噴涂區(qū)域需有至少50mm的搭接，并在前一道涂層尚未完全固化（處于凝膠狀態(tài)）時(shí)進(jìn)行搭接，以實(shí)現(xiàn)層間無(wú)縫融合。

四、 收尾、檢測(cè)與成品保護(hù)

噴涂完成后，需對(duì)邊緣、收口等細(xì)節(jié)部位進(jìn)行修整處理。涂層在完全固化后（通常24小時(shí)后），需進(jìn)行全面的質(zhì)量檢測(cè)，包括：外觀檢查（是否平整、連續(xù)、無(wú)氣泡、針孔）、厚度檢測(cè)（使用干膜測(cè)厚儀，符合設(shè)計(jì)要求）、附著力測(cè)試（拉拔法）以及可能的電火花針孔檢測(cè)。施工完成后，在涂層完全達(dá)到最終強(qiáng)度前（通常7天），需避免重物沖擊和尖銳物劃傷。

總結(jié)而言，聚脲施工絕非簡(jiǎn)單的“噴漆”作業(yè)，而是一門(mén)融合了材料科學(xué)、表面工程與精密操作的專(zhuān)業(yè)技術(shù)。其成功的關(guān)鍵在于將標(biāo)準(zhǔn)化的流程與精細(xì)化的現(xiàn)場(chǎng)控制緊密結(jié)合，通過(guò)嚴(yán)謹(jǐn)?shù)幕奶幚怼⒕珳?zhǔn)的設(shè)備操作、規(guī)范的噴涂技藝和嚴(yán)格的質(zhì)量驗(yàn)證，最終將聚脲材料的理論性能完美轉(zhuǎn)化為工程實(shí)體的長(zhǎng)效防護(hù)能力。
