在現(xiàn)代工業(yè)防腐工程領(lǐng)域，聚脲防腐作為一種由異氰酸酯組分與氨基化合物組分通過(guò)專用設(shè)備高壓噴涂反應(yīng)生成的高性能彈性體材料，憑借其卓越的耐腐蝕性能、快速固化特性及環(huán)保優(yōu)勢(shì)，已成為石化設(shè)備、海洋工程、鐵路運(yùn)輸?shù)阮I(lǐng)域不可或缺的重防腐蝕解決方案。從港珠澳跨海大橋到大連灣海底隧道，從鐵路礦石敞車(chē)到遠(yuǎn)海風(fēng)電設(shè)施，這一"黑科技"材料在重大基礎(chǔ)設(shè)施建設(shè)中發(fā)揮著不可替代的作用。本文將從材料特性、性能指標(biāo)及工程應(yīng)用三個(gè)維度，深度剖析這一核心防腐技術(shù)。

一、科學(xué)的反應(yīng)成型與防腐機(jī)理

聚脲防腐技術(shù)的核心在于其獨(dú)特的反應(yīng)成型原理與多重防腐機(jī)制。采用專用體積比VA:VB=1:1的雙組分高壓噴涂設(shè)備，通過(guò)高溫、高壓、對(duì)沖撞擊式混合工藝，使A組分（異氰酸酯）與R組分（氨基化合物）在噴槍混合室中高壓撞擊混合后高速噴出，5至10秒后涂層完全固化。這種快速固化特性使得涂層在到達(dá)基層時(shí)幾乎已近凝膠，有效避免了流掛和厚度不均問(wèn)題。

在防腐機(jī)理方面，聚脲涂層主要通過(guò)物理屏蔽、化學(xué)鈍化和電化學(xué)防護(hù)三重機(jī)制發(fā)揮作用。物理屏蔽層由高度致密的氫鍵網(wǎng)絡(luò)和微相分離結(jié)構(gòu)構(gòu)成，能顯著延緩水分子、氧氣和氯離子等腐蝕介質(zhì)的滲透。研究表明，聚天門(mén)冬氨酸酯聚脲主鏈所含脲鍵與支鏈中的酯基形成的氫鍵網(wǎng)絡(luò)，可有效延緩鹽霧滲透，微相分離結(jié)構(gòu)則增強(qiáng)涂層的沖擊吸能能力。此外，通過(guò)引入稀土元素（如Ce、La）摻雜，可在鋼鐵表面形成穩(wěn)定的鈍化膜，抑制金屬陽(yáng)極反應(yīng)，同時(shí)阻止Cl?等腐蝕性離子滲透至金屬表面。

二、突破性的技術(shù)性能指標(biāo)

聚脲防腐涂層的性能優(yōu)勢(shì)首先體現(xiàn)在良好的力學(xué)與防腐性能上。實(shí)驗(yàn)室測(cè)試表明，聚脲涂層的耐磨性能是普通聚氨酯彈性體的10倍以上，是碳鋼的20倍左右；在碳鋼表面的附著力可達(dá)14 MPa。與傳統(tǒng)的無(wú)機(jī)硅酸鋅涂層相比，聚脲涂層在斷裂伸長(zhǎng)率、拉伸強(qiáng)度和撕裂強(qiáng)度等力學(xué)性能方面具有獨(dú)特優(yōu)勢(shì)，在耐酸性、耐鹽霧性等關(guān)鍵技術(shù)指標(biāo)方面遠(yuǎn)高于傳統(tǒng)涂層。

在海洋防腐領(lǐng)域，通過(guò)納米材料復(fù)合改性的聚天門(mén)冬氨酸酯聚脲展現(xiàn)出更優(yōu)異的性能。引入質(zhì)量分?jǐn)?shù)1%~3%的氧化石墨烯（GO）可使涂層電化學(xué)阻抗低頻模值提高1~2個(gè)數(shù)量級(jí)，鹽霧試驗(yàn)壽命延長(zhǎng)30%以上。Ce/La共摻雜TiO?的聚脲涂層在3.5%NaCl溶液中可長(zhǎng)期維持低頻模值在10?~10?Ω·cm2水平，遠(yuǎn)高于未摻雜體系。

在耐老化方面，聚脲材料展現(xiàn)出驚人壽命。聚脲的主要結(jié)構(gòu)是碳和氮結(jié)合成的脲鍵，分解溫度峰值達(dá)260℃，高于聚氨酯的241℃，因而耐熱老化和耐濕老化性能均優(yōu)于聚氨酯材料。有效防護(hù)年限可達(dá)上百年，遠(yuǎn)超傳統(tǒng)涂料3至5年的維護(hù)周期。

三、廣泛的工程應(yīng)用領(lǐng)域

在重大基礎(chǔ)設(shè)施建設(shè)中，聚脲防腐發(fā)揮著不可替代的作用。鐵路礦石敞車(chē)因運(yùn)輸鐵礦石顆粒，長(zhǎng)期面臨磨損和腐蝕雙重挑戰(zhàn)。基于聚脲彈性體材料卓越的耐磨、耐沖擊及耐腐蝕性能，某鐵路礦石敞車(chē)項(xiàng)目采用聚脲防腐方案，經(jīng)過(guò)近5年運(yùn)用考驗(yàn)，涂層未出現(xiàn)開(kāi)裂、起皮、剝離等質(zhì)量問(wèn)題，累計(jì)生產(chǎn)達(dá)800多輛。

在海洋工程領(lǐng)域，聚天門(mén)冬氨酸酯聚脲已在海洋平臺(tái)、艦船艦艇、海底管線及沿海橋梁等鋼結(jié)構(gòu)設(shè)施中得到應(yīng)用。大連灣海底隧道作為中國(guó)北方第一條跨海隧道，所處的海洋氯化物與凍融環(huán)境對(duì)防腐材料要求極高，采用聚脲防水防腐方案后達(dá)到預(yù)期效果。

在國(guó)防安全領(lǐng)域，聚脲防腐涂層的抗沖擊性和吸收爆炸能量的能力得到充分利用。聚脲作為軍事裝備涂料，能隨環(huán)境溫度變化收縮膨脹形成防潮密封，噴涂于軍事建筑可最大限度減少炸彈爆炸造成的損害。

四、嚴(yán)格的施工質(zhì)量控制

俗話說(shuō)"三分材料，七分施工"，對(duì)于聚脲防腐工程尤其如此。表面處理是聚脲材料涂裝工藝中的關(guān)鍵環(huán)節(jié)，噴砂處理需達(dá)到ISO 8501-1中規(guī)定的Sa 2?級(jí)，粗糙度達(dá)到75100μm。鋼材表面的銳邊需打磨成≥R2的圓角，焊縫氣孔、咬邊等缺陷須全部修復(fù)。噴砂后的鋼鐵表面應(yīng)于4h內(nèi)噴涂打底涂層，間隔時(shí)間越短越好，打底涂層干膜厚度控制在3050μm。

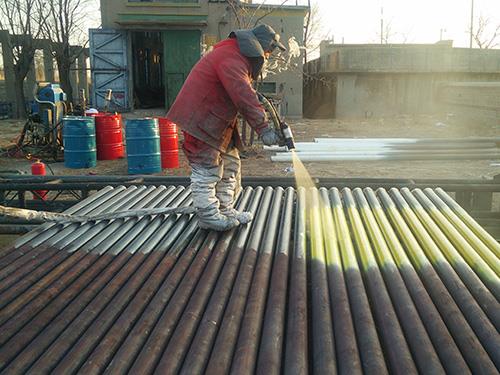

聚脲材料采用專用噴涂機(jī)噴涂，噴涂過(guò)程中應(yīng)及時(shí)檢查厚度，發(fā)現(xiàn)厚度不夠的地方應(yīng)在6h內(nèi)及時(shí)補(bǔ)噴。為避免漏涂點(diǎn)，應(yīng)進(jìn)行電火花檢測(cè)，涂層附著力要求達(dá)到10MPa以上。
