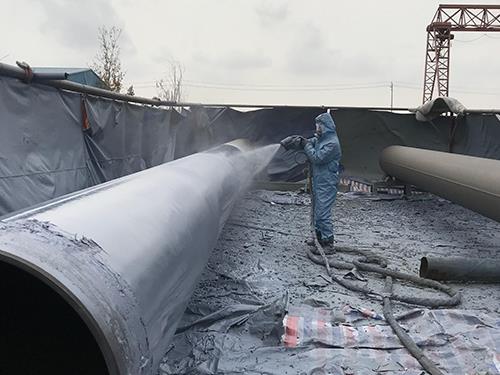

聚脲噴涂加工是一種現(xiàn)場成型、快速固化的高性能防護(hù)涂層施工工藝，廣泛應(yīng)用于建筑防水、工業(yè)防腐、耐磨襯里等領(lǐng)域。然而，聚脲涂層與基材的附著力是決定防護(hù)效果的關(guān)鍵，而附著力的前提在于基材表面的科學(xué)預(yù)處理。本文從基材評估、粗糙度控制及底漆選擇三方面，系統(tǒng)闡述聚脲噴涂加工中如何確保涂層與基材牢固結(jié)合。

基材預(yù)處理的第一步是全面評估。對于混凝土基材，需檢測含水率（應(yīng)低于8%）、表面強度（回彈儀測試不低于1.5MPa）及有無油污、浮漿、脫模劑。對于鋼材基材，需檢查銹蝕等級（通常要求St2或Sa2.5級）。含水率過高的混凝土需進(jìn)行干燥處理或使用濕固化底漆；油污需用專用清洗劑徹底清除。評估后需制定預(yù)處理方案。

混凝土基材的粗糙化是提升附著力的核心。常用方法包括噴砂、銑刨或高壓水射流。噴砂處理可去除表面浮漿并形成均勻粗糙面，粗糙度要求達(dá)到CSP（混凝土表面輪廓）3-5級，對應(yīng)Rz約50-100μm。對于小面積或邊角部位，可使用角磨機配金剛石磨片打磨。處理后的表面必須用大功率工業(yè)吸塵器或無油壓縮空氣徹底清除灰塵，不得殘留任何松散顆粒。

鋼材基材處理需達(dá)到Sa2.5級（近白級噴砂），表面呈金屬灰色，無可見油污、銹斑、氧化皮。噴砂后的鋼材表面粗糙度Rz應(yīng)為40-75μm，以提供足夠的機械鎖扣力。噴砂后應(yīng)盡快（不超過4小時）涂裝配套底漆，防止返銹。若無法及時施工，需用干燥清潔的布料覆蓋保護(hù)。

底漆是連接基材與聚脲涂層的橋梁。對于混凝土，常用環(huán)氧或聚氨酯封閉底漆，其作用是滲透并固化填充毛細(xì)孔，增加表面強度，同時提供化學(xué)鍵合位點。底漆涂布需均勻，無漏涂，干膜厚度通常50-100μm。對于潮濕混凝土，應(yīng)選用濕固化改性環(huán)氧底漆。對于鋼材，富鋅底漆或環(huán)氧磷酸鋅底漆可提供陰極保護(hù)并增強附著力。

預(yù)處理完成后應(yīng)立即進(jìn)行聚脲噴涂加工，間隔時間不宜超過24小時。若間隔過長，應(yīng)對基材表面進(jìn)行二次清潔并重新檢測附著力。使用拉拔附著力測試儀可量化涂層與基材的結(jié)合強度，合格標(biāo)準(zhǔn)通常為≥1.5MPa（混凝土基層破壞）或≥5MPa（鋼材）。某化工污水池聚脲噴涂工程中，因混凝土未噴砂僅簡單打磨，導(dǎo)致涂層大面積剝離。返工后嚴(yán)格按CSP 4級噴砂處理并涂刷環(huán)氧底漆，附著力達(dá)2.3MPa（混凝土內(nèi)聚破壞），至今無脫落。

聚脲噴涂加工的成敗，基材預(yù)處理占70%的因素。專業(yè)的施工隊伍應(yīng)將基材處理作為第一道工序，配備噴砂機、銑刨機、濕度儀等設(shè)備，并建立每道工序的檢查和記錄制度。只有基材處理合格，聚脲涂層才能發(fā)揮其“皮膚式”長效防護(hù)的優(yōu)越性能。
