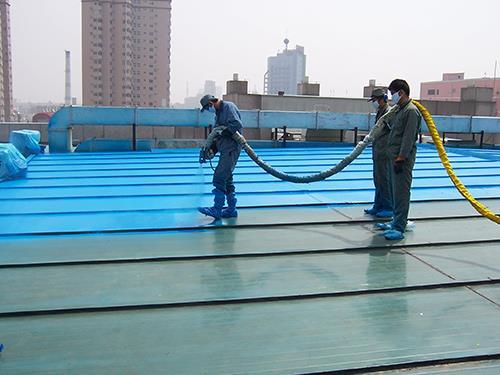

聚脲噴涂施工對現(xiàn)場環(huán)境條件較為敏感。即使在基面處理合格、材料質(zhì)量優(yōu)良的情況下，如果環(huán)境溫度、相對濕度、露點(diǎn)以及風(fēng)速控制不當(dāng)，仍可能出現(xiàn)涂層缺陷。因此，專業(yè)聚脲噴涂施工團(tuán)隊(duì)在進(jìn)場后會(huì)首先測量并記錄環(huán)境數(shù)據(jù)，必要時(shí)采取人工調(diào)節(jié)措施。標(biāo)準(zhǔn)要求環(huán)境溫度宜在10℃～35℃之間，相對濕度低于85%，基面溫度高于露點(diǎn)溫度3℃以上。

低溫環(huán)境下聚脲噴涂施工，物料黏度升高，混合均勻性下降，且反應(yīng)速度變慢，可能導(dǎo)致涂層固化不完全、表面發(fā)粘或強(qiáng)度不足。此時(shí)應(yīng)對物料進(jìn)行充分預(yù)熱，使用帶加熱功能的料桶加熱毯或烘箱，同時(shí)提高設(shè)備加熱溫度上限。基面溫度過低時(shí)，可用熱風(fēng)機(jī)或遠(yuǎn)紅外加熱器預(yù)熱至10℃以上。但應(yīng)注意避免局部過熱造成基面開裂。高溫環(huán)境（超過40℃）下，聚脲凝膠時(shí)間過短，噴涂后可能來不及流平，產(chǎn)生橘皮狀表面或?qū)娱g虛接。解決方案是適當(dāng)降低物料加熱溫度、縮短噴槍移動(dòng)速度或添加少量反應(yīng)延遲助劑。

濕度控制同樣關(guān)鍵。聚脲組分中的異氰酸酯與水會(huì)發(fā)生反應(yīng)生成二氧化碳?xì)怏w，導(dǎo)致涂層內(nèi)產(chǎn)生氣泡或針孔。當(dāng)相對濕度超過85%時(shí)，除非采取除濕措施，否則不建議進(jìn)行聚脲噴涂施工。在潮濕天氣或雨后，應(yīng)先烘干基面并用大功率除濕機(jī)降低空氣濕度。另外，壓縮空氣必須經(jīng)過冷凍式干燥機(jī)處理，露點(diǎn)低于-20℃，否則壓縮空氣中的水分會(huì)直接進(jìn)入噴槍與聚脲混合，造成嚴(yán)重的發(fā)泡缺陷。

風(fēng)速對戶外聚脲噴涂施工影響很大。當(dāng)風(fēng)速大于3級（約5.4m/s）時(shí)，飛散的霧滴會(huì)造成材料浪費(fèi)，且容易在涂層表面形成粗顆?；颉鞍l(fā)花”現(xiàn)象。更嚴(yán)重的是，高速氣流會(huì)擾亂噴槍的扇形霧化圖案，使涂層厚度不均勻。解決辦法包括設(shè)置防風(fēng)網(wǎng)、調(diào)整噴涂方向順風(fēng)進(jìn)行或暫停作業(yè)。對于管道或高聳結(jié)構(gòu)，還可采用降低噴槍氣壓、加大噴槍距離等措施，但需通過試噴驗(yàn)證。

常見缺陷的預(yù)防措施包括：針孔通常由基面潮濕或壓縮空氣含水引起，應(yīng)嚴(yán)格檢測并除濕；鼓泡可能是基面油污或水汽受熱揮發(fā)所致，需加強(qiáng)清理和封閉底漆；縮孔多源自前道涂層污染，應(yīng)保持層間清潔；起皮則因?qū)娱g搭接時(shí)間過長或表面污染，需要控制復(fù)涂間隔不超過24小時(shí)，并對原有涂層進(jìn)行打磨。一家成熟的聚脲噴涂施工企業(yè)應(yīng)建立缺陷分析數(shù)據(jù)庫，記錄每次問題的環(huán)境條件和應(yīng)對方案，用于員工培訓(xùn)和工藝改進(jìn)。環(huán)境控制不是紙上談兵，而是現(xiàn)場管理的必修課。
