聚脲噴涂加工技術自進入中國市場以來，憑借其快速固化、高彈性、耐化學腐蝕等特點，在水利工程領域獲得了廣泛應用。與傳統(tǒng)的環(huán)氧樹脂或聚氨酯涂料相比，聚脲材料對潮濕基層的適應性更強，噴涂后數秒即可表干，數分鐘內可達到步行強度，極大縮短了施工周期。

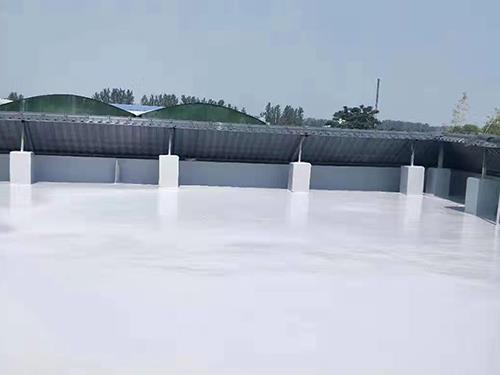

在水利工程中，混凝土大壩、泄洪道、輸水隧洞等結構長期受到水流沖刷、凍融循環(huán)以及水中腐蝕性介質的影響，容易出現裂縫和滲漏。采用聚脲噴涂加工工藝，可以在基層表面形成連續(xù)、致密且具有柔韌性的防水層。施工時，專用的高溫高壓噴涂設備將A組分（異氰酸酯預聚體）與B組分（端氨基聚醚和擴鏈劑）快速混合，通過噴槍霧化后涂覆于處理過的混凝土表面。由于聚脲反應活性高，不受環(huán)境濕度的明顯干擾，即使在相對濕度80%以上的環(huán)境中也能正常固化，這是傳統(tǒng)涂料難以做到的。

施工前的基層處理至關重要。水利工程中的混凝土表面往往存在浮漿、油污或松散顆粒，需采用噴砂或高壓水射流進行清理，并修補明顯的孔洞和裂縫。隨后涂刷配套的封閉底漆，以增強聚脲層與混凝土的粘結力。噴涂加工時，操作人員需要控制噴槍與基面的距離（通常為60-80厘米）、移動速度以及每道涂層的厚度（單道干膜厚度約300-500微米），避免出現流掛或針孔。一般要求總厚度達到1.5-2.5毫米，根據水頭壓力大小可適當增減。

聚脲噴涂加工層具有優(yōu)異的抗?jié)B性能，其滲透系數可低至10?12 m/s級別，遠超普通防水卷材。同時，斷裂伸長率可達300%-500%，能有效橋接因溫度變化或地基沉降引發(fā)的裂縫（寬度1-2毫米）。在寒冷地區(qū)，聚脲的低溫韌性良好，-40℃環(huán)境下仍能保持彈性，避免了脆裂問題。此外，聚脲層耐紫外老化性能一般，若用于明挖大壩等暴露部位，建議表面覆蓋脂肪族聚脲面漆或進行遮光保護。

實際案例表明，某大型水庫的輸水隧洞在使用聚脲噴涂加工改造后，滲漏量減少了90%以上，且經過三個汛期的高水位運行，涂層未見剝離或鼓泡。需要強調的是，聚脲噴涂加工并非萬能：它對施工人員的技術要求較高，設備清洗復雜，且材料成本約為普通環(huán)氧涂料的2-3倍。因此，應針對中等以上滲壓或要求快速通水的部位重點采用。對于微小裂縫密集的舊混凝土基層，應先注漿處理，否則聚脲層可能被裂縫剪切破壞?？傮w而言，聚脲噴涂加工為水利工程提供了一種高效、耐久的防滲解決方案，尤其在搶修和季節(jié)限制工期的項目中價值顯著。
