工業(yè)地坪需要承受叉車碾壓、化學(xué)品濺落、油污侵蝕以及頻繁清洗的考驗(yàn)。傳統(tǒng)地坪方案如環(huán)氧自流平、耐磨骨料地坪或聚氨酯砂漿各有局限：環(huán)氧地坪脆性大，重載下易開裂；聚氨酯砂漿施工周期長，耐高溫性能不足。聚脲噴涂加工技術(shù)近年來在工業(yè)地坪領(lǐng)域異軍突起，其優(yōu)勢明顯但并非毫無缺點(diǎn)，本文將客觀分析其適用場景及施工要點(diǎn)。

聚脲地坪的典型結(jié)構(gòu)為：混凝土基層封閉底漆+聚脲彈性體中間層+脂肪族聚脲面漆（耐紫外）。噴涂加工成型的聚脲涂層致密無接縫，抗?jié)B透性極強(qiáng)，油污、溶劑和稀酸難以滲入。它的拉伸強(qiáng)度通常在20-25 MPa，斷裂伸長率300%-450%，因此能夠抵抗地坪因溫差或混凝土收縮產(chǎn)生的細(xì)微裂縫，即使在冷庫（-30℃）環(huán)境下也不會脆斷。耐沖擊性方面，1公斤鋼球從1米高度落下不會導(dǎo)致涂層破裂，這比環(huán)氧地坪的0.5米標(biāo)準(zhǔn)高出許多。因此，在汽車制造廠的總裝車間、化工倉庫、液態(tài)食品灌裝車間等場所，聚脲噴涂加工逐漸成為首選。

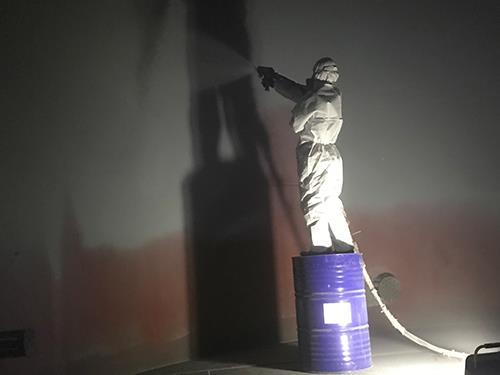

施工流程與注意事項(xiàng)。第一步，基層處理必須徹底：采用研磨機(jī)配合真空吸塵器清除舊涂層、水泥浮漿，修補(bǔ)空鼓區(qū)域，并控制混凝土含水率低于6%（可使用丙烷火焰烘烤或除濕機(jī)）。第二步，涂刷封閉底漆：推薦使用高滲透性環(huán)氧或聚脲專用底漆，用量0.2-0.3 kg/m2，待干過夜。第三步，聚脲噴涂：使用雙組分設(shè)備，通常要求一次性連續(xù)噴涂至設(shè)計(jì)厚度（1.5-3毫米），因?yàn)榫垭鍖娱g粘結(jié)不如一次成膜牢固。噴槍走槍速度約為0.5-0.8米/秒，每道搭接50%寬度。為了控制平整度，噴涂后可用帶齒鏝刀輕微抹平——注意必須在3秒內(nèi)操作，因?yàn)榫垭迥z極快。第四步，涂刷脂肪族面漆：用于戶外停車場或采光車間，防止黃變和粉化，面漆厚度約100微米。

優(yōu)勢的具體數(shù)據(jù)。與傳統(tǒng)3毫米環(huán)氧砂漿地坪相比，聚脲噴涂加工地坪的施工工期可縮短50%以上——環(huán)氧需要7天養(yǎng)護(hù)才能重載，而聚脲施工后4小時即可輕載行走，24小時完全固化后即可承受叉車。耐磨性測試（Taber磨耗，CS-17輪，1000轉(zhuǎn)/1000g）顯示，聚脲失重約30毫克，環(huán)氧為80-120毫克。耐化學(xué)品方面，聚脲耐10%硫酸、20%氫氧化鈉和大部分溶劑，而環(huán)氧在有機(jī)溶劑中易溶脹。但聚脲的耐高溫性能中等，長期使用溫度不應(yīng)超過120℃，瞬間可耐150℃，略低于聚氨酯砂漿（180℃）。

局限性同樣需要明確。第一，聚脲材料成本較高，每平方米每毫米厚度材料費(fèi)約40-60元，加上設(shè)備攤銷和人工，總造價(jià)通常為環(huán)氧地坪的2-3倍。第二，對施工人員的技藝要求高，薄噴或漏噴區(qū)域會形成針孔，修補(bǔ)困難。第三，表面摩擦系數(shù)可調(diào)節(jié)（通過添加石英砂或鋁礬土），但若加砂過多會影響噴涂順暢度，因此防滑設(shè)計(jì)需提前與材料商溝通。第四，聚脲地坪一旦出現(xiàn)局部損壞，大面積翻新時舊的聚脲層與新噴聚脲粘結(jié)力較弱，通常需要機(jī)械打磨拉毛。

適用場景建議。優(yōu)先推薦用于：重載機(jī)械加工車間、有酸洗槽附近的地面、冷凍冷藏庫地面、要求快速投入使用的改造項(xiàng)目。不推薦用于：家庭地下室（成本過高且無必要）、長期浸水環(huán)境（聚脲雖防水但邊緣易翹起）、極端高溫（如鋼鐵廠連鑄區(qū)）?？傮w而言，聚脲噴涂加工為工業(yè)地坪提供了一種高性能選項(xiàng)，業(yè)主應(yīng)根據(jù)實(shí)際荷載、化學(xué)品接觸頻率和預(yù)算綜合評估，而非盲目追求“最好的材料”。
