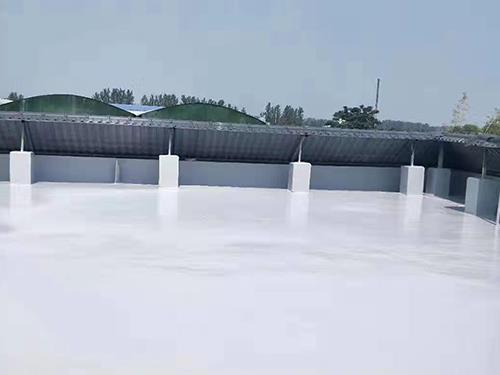

聚脲防腐施工的最終效果不僅取決于材料性能，更依賴(lài)于現(xiàn)場(chǎng)施工質(zhì)量的控制。由于聚脲反應(yīng)速度快、一次成膜厚，返工代價(jià)高昂，因此過(guò)程控制和質(zhì)量檢測(cè)顯得尤為重要。本文從施工前、施工中、施工后三個(gè)階段，系統(tǒng)介紹聚脲防腐施工的質(zhì)量控制要點(diǎn)及常用檢測(cè)方法，幫助工程技術(shù)人員建立科學(xué)的質(zhì)量管理體系。

一、施工前質(zhì)量控制

材料檢驗(yàn)：每批聚脲原料應(yīng)附有出廠檢驗(yàn)報(bào)告，現(xiàn)場(chǎng)需復(fù)核凝膠時(shí)間（簡(jiǎn)單杯試：混合后5-10秒內(nèi)拉絲為正常）、表干時(shí)間（通常30-60秒）和固化后硬度（邵氏D硬度一般40-60）。若發(fā)現(xiàn)凝膠時(shí)間異常（如超過(guò)30秒）或分層沉淀，應(yīng)停止使用并聯(lián)系廠家。

基面處理驗(yàn)收：對(duì)鋼基材，噴砂除銹等級(jí)必須達(dá)到Sa2.5級(jí)（或Sa3級(jí)用于強(qiáng)腐蝕環(huán)境），采用標(biāo)準(zhǔn)對(duì)比圖卡判斷。粗糙度使用復(fù)制膠帶或粗糙度儀測(cè)量，應(yīng)在50-100微米之間。表面清潔度：無(wú)油、無(wú)塵、無(wú)鹽分（用 Bresle 貼片法測(cè)氯化物≤50 mg/m2）。對(duì)混凝土基材，用酚酞試液檢測(cè)表面碳化情況（變紅區(qū)域需去除），含水率采用氯化鈣法或便攜式濕度儀，應(yīng)≤6%。

環(huán)境條件記錄：溫度、濕度、露點(diǎn)溫度，基材溫度應(yīng)高于露點(diǎn)3℃以上。風(fēng)速大于10米/秒時(shí)需擋風(fēng)。雨雪天或大霧天禁止室外施工。

二、施工中質(zhì)量控制

噴涂參數(shù)監(jiān)控：設(shè)備應(yīng)顯示A、B組分的壓力和溫度，兩者壓力差不超過(guò)1.5 MPa，溫差不超過(guò)5℃。每班前進(jìn)行“試噴”在試板上，檢查涂層是否平整、有無(wú)氣泡。試板應(yīng)與工件同材質(zhì)、同表面處理。

厚度控制：使用濕膜梳（量程0-1000微米）在噴涂后立即測(cè)量，單道濕膜厚度應(yīng)為干膜厚度的1.2-1.3倍（因?yàn)榫垭骞袒湛s率約5-10%）。對(duì)于設(shè)計(jì)厚度2毫米的涂層，建議分2-3道噴涂，每道干膜約0.7-1.0毫米。每道之間應(yīng)等待5-10分鐘（待上一道指觸不粘手），但不超過(guò)1小時(shí)，否則需打磨界面。

外觀缺陷即時(shí)處理：若出現(xiàn)針孔、魚(yú)眼或氣泡，應(yīng)立即停止該區(qū)域噴涂，用刮刀清除缺陷部位，補(bǔ)噴或刷涂修補(bǔ)。若發(fā)現(xiàn)混合不良（涂層出現(xiàn)白色軟點(diǎn)），則可能是混合室堵塞，需立即清洗噴槍。

三、施工后質(zhì)量檢測(cè)

外觀檢查：目視及放大鏡（5倍）檢查，涂層應(yīng)連續(xù)、光滑、無(wú)裂紋、無(wú)鼓泡、無(wú)雜質(zhì)顆粒。

厚度檢測(cè)：非磁性基體（混凝土、不銹鋼）使用超聲波測(cè)厚儀；鋼基材使用磁性測(cè)厚儀。每10平方米檢測(cè)一個(gè)點(diǎn)，且至少檢測(cè)5個(gè)點(diǎn)。允許偏差：平均值≥設(shè)計(jì)值，單個(gè)最小值≥設(shè)計(jì)值的80%。

電火花針孔檢測(cè)：這是防腐涂層最重要的檢漏手段。電壓設(shè)定公式：U = (3000-5000) × T，其中T為設(shè)計(jì)厚度（毫米）。例如2毫米厚度，電壓設(shè)為8000V。探頭移動(dòng)速度約0.3米/秒，發(fā)現(xiàn)火花處即為針孔或破損，需標(biāo)記并修補(bǔ)。

附著力測(cè)試：采用拉開(kāi)法（ASTM D4541或GB/T 5210）。使用便攜式拉拔儀，將鋁制試柱用環(huán)氧膠粘于涂層表面，固化后拉拔。對(duì)鋼基材，附著力≥5 MPa且內(nèi)聚破壞；對(duì)混凝土，附著力應(yīng)≥1.5 MPa或混凝土破壞。每500平方米至少做3個(gè)拉拔點(diǎn)。

耐介質(zhì)抽檢：對(duì)于特殊要求項(xiàng)目，可在工件同板試塊上做化學(xué)浸泡試驗(yàn)，如10%硫酸、30%氫氧化鈉，常溫浸泡168小時(shí)，涂層無(wú)起泡、無(wú)軟化、無(wú)變色。

四、常見(jiàn)缺陷的現(xiàn)場(chǎng)處理規(guī)范

針孔/漏點(diǎn)：用砂紙打磨針孔周?chē)霃?0毫米區(qū)域，清除灰塵，然后刷涂聚脲修補(bǔ)料，固化后重新電火花檢測(cè)。

鼓包：割開(kāi)鼓包，檢查基面是否有水分或銹蝕。清理后干燥處理，打磨邊緣斜坡，再?lài)娡烤垭甯采w。

厚度不足：直接加噴一道聚脲即可，但需保證層間清潔。

表面污染（油污/灰塵）：使用異丙醇擦拭干凈，輕度打磨，再?lài)娡恳粚印?/p>

五、文件記錄與驗(yàn)收

聚脲防腐施工的質(zhì)量控制應(yīng)形成完整的可追溯文件，包括：材料合格證、設(shè)備校準(zhǔn)記錄、施工環(huán)境日志、每一道工序的驗(yàn)收簽字、檢測(cè)報(bào)告（厚度、電火花、附著力）。最終驗(yàn)收時(shí)，應(yīng)提供竣工圖，標(biāo)明修補(bǔ)位置。聚脲防腐施工的質(zhì)保期通常為5-10年，但前提是施工方嚴(yán)格遵循上述質(zhì)量控制流程?？傊晟频馁|(zhì)量檢測(cè)體系是確保聚脲防腐施工長(zhǎng)期有效性的基石，各環(huán)節(jié)缺一不可。
