地下室和隧道襯砌長期處于地下水位以下或高濕度環(huán)境中，滲漏和潮濕問題頻發(fā)。傳統(tǒng)防水卷材在側墻及頂板施工中容易空鼓、脫落，且搭接縫在壓力水作用下易滲漏；水泥基滲透結晶型材料對裂縫的適應能力有限。聚脲防水施工因其與混凝土粘結強度高、柔韌性好、可迎水面或背水面施工，在地下空間防水防潮中逐漸得到應用。本文介紹其適用條件、工藝及注意事項。

地下室防水分為底板、側墻和頂板。側墻和頂板較適合聚脲噴涂，因為底板后續(xù)有找平層和裝飾層，成本較高。隧道襯砌則常采用聚脲作為復合襯砌的防水層，替代傳統(tǒng)的PVC或ECB防水板。聚脲防水層的特點：粘結強度≥2.0 MPa（與混凝土），可抵抗地下水壓力（0.6 MPa以上）；斷裂伸長率300%-500%能橋接結構裂縫（寬度可達1-2毫米）；耐化學腐蝕，抵抗地下水中鹽分和微生物侵蝕。

施工前，混凝土基層必須達到設計強度，表面無浮漿、油污、脫模劑。對于地下室側墻，建議采用高壓水射流或噴砂處理，清除表面疏松層。所有穿墻管、預埋件應預先安裝止水環(huán)，并涂刷底漆。裂縫和蜂窩需用環(huán)氧膩子或聚脲砂漿修補。基層含水率允許高達8%-10%（相比環(huán)氧涂料要求6%以下更寬松），但明水必須擦除。

底漆選用。推薦使用潮濕固化型環(huán)氧底漆或聚脲專用底漆，能夠容忍基面微潮。涂刷厚度50-80微米，表干后即可噴涂聚脲。對于隧道內壁，若滲水嚴重，應先行注漿堵水，再涂刷底漆。

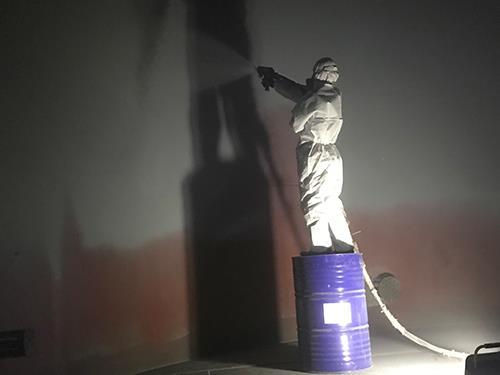

噴涂施工。地下空間通常通風不良，必須配備防爆排風系統(tǒng)和長管供氣面罩。噴涂時注意：側墻應從頂部向下噴涂，避免流掛；每道厚度控制在0.5毫米左右，多道達到設計厚度（一般1.5-2.0毫米）。頂板噴涂時，操作人員應佩戴安全繩，噴槍角度垂直于頂面，移動速度均勻。對于施工縫、變形縫等特殊部位，應預先鋪設增強聚脲布或加厚涂層（增加0.5-1.0毫米）。

隧道襯砌中的特殊要求。在礦山法隧道中，聚脲防水層通常噴在初期支護后的找平層上，然后再施作二次襯砌。這種“夾層”方式要求聚脲層與兩側混凝土都有良好粘結，否則會形成竄水通道。更常見的做法是：將聚脲噴涂在二次襯砌的內表面，作為背水面防水層，可防止地下水通過二次襯砌裂縫滲入隧道內部。此時，聚脲層表面需做防火涂料（隧道防火要求）。需要注意的是，聚脲在火災中會分解產生煙霧，用于隧道時應選用阻燃型聚脲（氧指數≥28%）。

實際工程案例。某地下綜合管廊（長度3.2公里）的側墻和頂板采用聚脲防水施工，涂層厚度1.8毫米，施工后經過兩個雨季，未發(fā)現滲漏點。而同期采用自粘卷材的管線段，出現了多處卷材下滑和空鼓。但也要指出，聚脲防水施工對粗糙混凝土表面的耗材量較大（因為需要填平凹坑），材料損耗率可達20%-30%。另外，地下室環(huán)境溫度較低時，聚脲反應速度減慢，可采用低溫固化配方或適當延長層間間隔。

成本與維護。聚脲防水施工地下室綜合造價約100-150元/m2（含底漆、噴涂、面漆），高于常規(guī)卷材（60-80元/m2），但耐久性更好，維修少。對于已出現滲漏的地下室，聚脲可作為背水面修補方案：直接在滲漏處鉆孔注漿止水后，打磨潮濕表面，涂刷潮濕底漆，再噴涂1-2毫米聚脲，可快速止水?？傊?，聚脲防水施工適用于防水等級高、維修困難的地下工程及隧道，是提升結構耐久性的有效手段。
